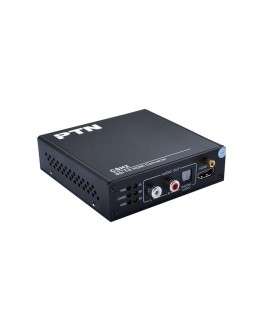

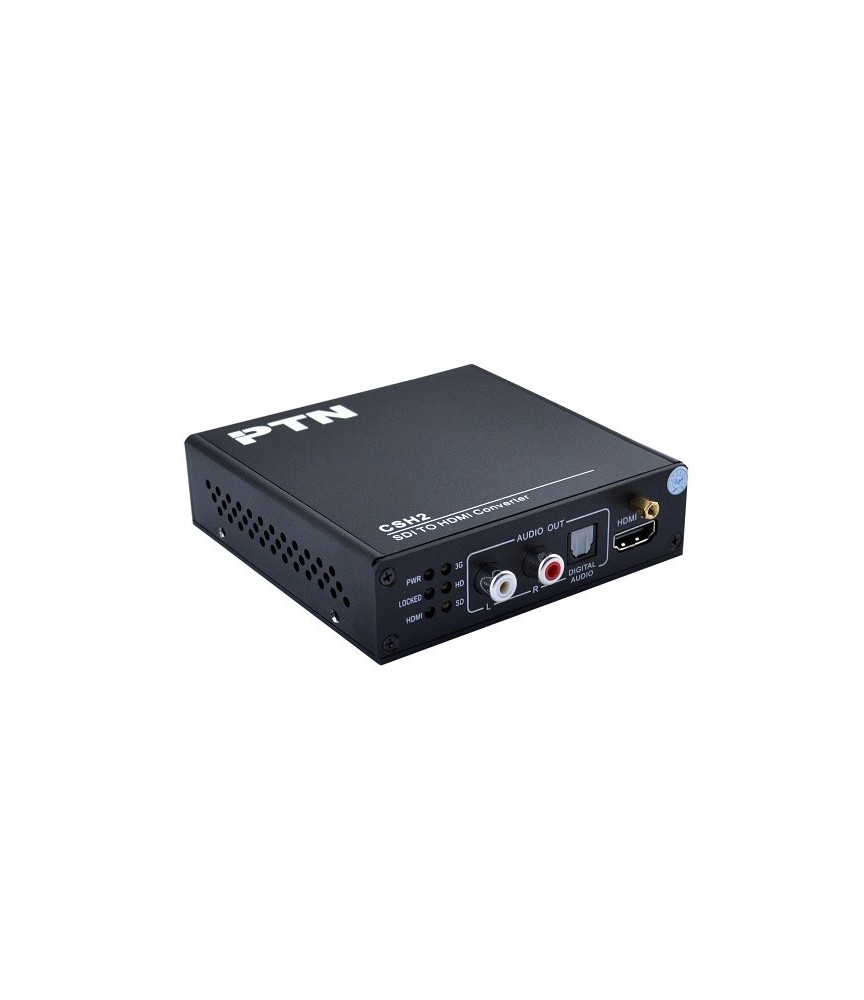

PTN - CSH2 - HD/3G-SDI naar HDMI converter
New
De PTN CSH2 converter maakt het mogelijk om elk 3G-SDI, HD-SDI of SDI signaal om te zetten naar HDMI. Daarnaast wordt ook de audio gescheiden naar analoog (2x RCA) en digitaal (toslink)
Secure shopping
SSL secured webstore & payment portal
Delivery policy
Free shipping within the Netherlands
3 year swap warranty
Up to 3 years of swap warranty on selected products!
De PTN CSH2 converter maakt het mogelijk om elk 3G-SDI, HD-SDI of SDI signaal om te zetten naar HDMI. Daarnaast wordt ook de audio gescheiden naar analoog (2x RCA) en digitaal (toslink).
De CSH2 is voorzien van een SDI loop-through met re-clock.
Features:
- Compatible met 3G-SDI, HD-SDI en SDI
- Ondersteunt HDMI 1.3, compatible met DVI
- 2x de-embedded audio outputs
- SDI Loop output met re-clock
- Resoluties tot 1080p, HDTV compatible
- Los meegeleverde mountingears
Specificaties:

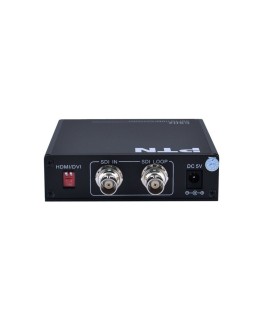

| Video Input | 1 SDI(BNC) |
| Video Output | 1 HDMI (HDMI female); 1 SDI(BNC); 0.5V~2.0Vp-p; 75Ω |
| Video Signal Type | HDMI/DVI, SD/HD/3G SDI |
| Audio Input | 1 SDI(BNC); >10KΩ |
| Audio Output | 2 Stereo audio(RCA); 1 digital audio(SPF fiber connector); 50Ω |
| Resolution | 1920*1080P; 1920*1080I; 1280*720p; 480I (NTSC); 576I (PAL) |
| Gain | 0 dB |
| Maximum Data Speed | 2.97Gbps |
| Maximum Pixel Clock | 148.5MHz |
| Stereo Channel Separation | >80dB @1KHz |
| Frequency Response | 20Hz~20K Hz |
| CMRR | >90dB @20Hz to 20K Hz |
| HDCP | Compliant with HDCP |
| Power Supply | 5V DC; 3W |
| Temperature | -20 ~ +70℃ |
| Humidity | 10% ~ 90% |
| Chassis Dimension | W100 x H100 x D26mm |
| Weight | 0.4Kg |
CSH2
New
Data sheet
- Diagram
- https://www.digichain.nl/images/diagrams/PTN%20-%20CSH2.jpg
De PTN CSH2 converter maakt het mogelijk om elk 3G-SDI, HD-SDI of SDI signaal om te zetten naar HDMI. Daarnaast wordt ook de audio gescheiden naar analoog (2x RCA) en digitaal (toslink)
