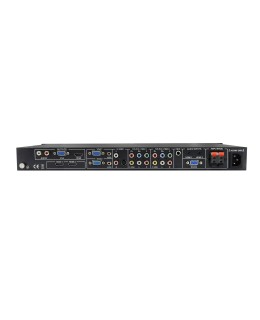

SC91DM

New product

De PTN SC91DM is een full HD scaler/switcher met 9 video, 7 audio en 1 MIC input. De SC91DM scaled en schakelt elk videosignaal van HDMI, VGA, YPbPr, composiet video en S-Video naar HDMI en VGA tegelijkertijd. Gekoppelde audio wordt doorgestuurd naar de 2x 8 Watt versterker. De SC91DM is aanstuurbaar via de knoppen aan de voorzijde, IR en RS232.

More details

HDMI
 Component
 VGA
 3.5mm Jack
 Stereo RCA
 Speaker
 RS232
 Picture-in-Picture
 On Screen Display
 Upscaling
 Maximale resolutie

De PTN SC91DM is een full HD scaler/switcher met 9 video, 7 audio en 1 MIC input. De SC91DM scaled en schakelt elk videosignaal van HDMI, VGA, YPbPr, composiet video en S-Video naar HDMI en VGA tegelijkertijd. Gekoppelde audio wordt doorgestuurd naar de 2x 8 Watt versterker. De SC91DM is aanstuurbaar via de knoppen aan de voorzijde, IR en RS232.

De PTN SC91DM scaled alle inkomende signalen om naar HDTV 1080p, daarnaast is de SC91DM voorzien van een P-in-P systeem (Picture-in-Picture) en P-b-P (Picture-beside-Picture).

Features:

  • 9 video ingangen: 2x HDMI, 2x VGA, 2x YPbPr, 2x Composiet video en 1x S-Video
  • 1080p scaling gelijktijdig naar VGA en HDMI uitgang
  • 1 MIC ingang met volume control en mixer
  • Ingebouwde 2x 8Watt @4ohm digitale versterker
  • Video parameters settings en presets
  • Krachige OnScreenDisplay menu
  • Stand-by optie met keuze uit zwart of blauw scherm
  • Ondersteuning van Picture-in-Picture en Picture-beside-Picture
  • HDMI 1.3 en HDCP compatible
  • Output freeze functie
  • Front panel lock-out
  • Aanstuurbaar via de knoppen aan de voorzijde, IR en RS232


Specificaties:



Video Input2 HDMI(HDMI female); 2 VGA(Female 15 pin HD); 2 Component video(Female RCA); 2 Composite video(Female RCA); 1 S-Video(4 pin mini DIN connector); 0.5V~2.0Vp-p; 75Ω
Video Output1 HDMI (HDMI female); 1 VGA(Female 15 pin HD) 0.5V~2.0Vp-p; 75Ω
Video Input SignalHDMI, VGA, RGBHV, RGBs, RGsB, RsBsGs, NTSC 3.58, NTSC 4.42, PAL, SECAM, Y-Pb-Pr
Audio Input5 Stereo Audio for line audio(RCA for Video,3.5mm jack for VGA ); 1 mono MIC audio(6.5mm jack); >10kΩ
Audio OutputStereo line audio(RCA connector); 50Ω;
2x8Watt @ 4Ohms ampifier(captive screw connector);
Resolution 1920*1080p; WUXGA,1920*1200; 1280*720p; WXGA,1280*800; SXGA,1280*1024; UXGA, 1600*1200;XGA, 1024*768; SVGA, 800*600
Gain0 dB
BandwidthHDMI: 4.95Gbps(1.65Gbps per color); C-Video/S-Video: 150MHz;  VGA: 375MHz
VGA Cross Talk -50dB@5MHz
Maximum Pixel Clock165MHz
Switching Speed200ns (Max.)
Stereo Channel Separation>80dB @1KHz
Frequency Response 20Hz~20K Hz
CMRR>90dB @20Hz to 20K Hz
DVI/HDMI Standard Compliant with HDCP, DVI1.0&HDMI 1.3
ControlButtons, IR remote & RS232 (9-pin female D connector)
Power Supply100VAC ~ 240VAC, 50/60Hz;  25W
Temperature -20 ~ +70℃
Humidity10% ~ 90%
Chassis DimensionW483 x H44 x D235mm
Weight2.4Kg

Diagram

Data Sheet

General specifications
On Screen Display (OSD) Ja
Picture-in-Picture Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/SC91DM-system.jpg
