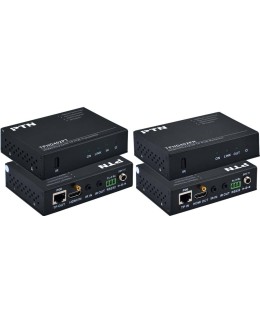

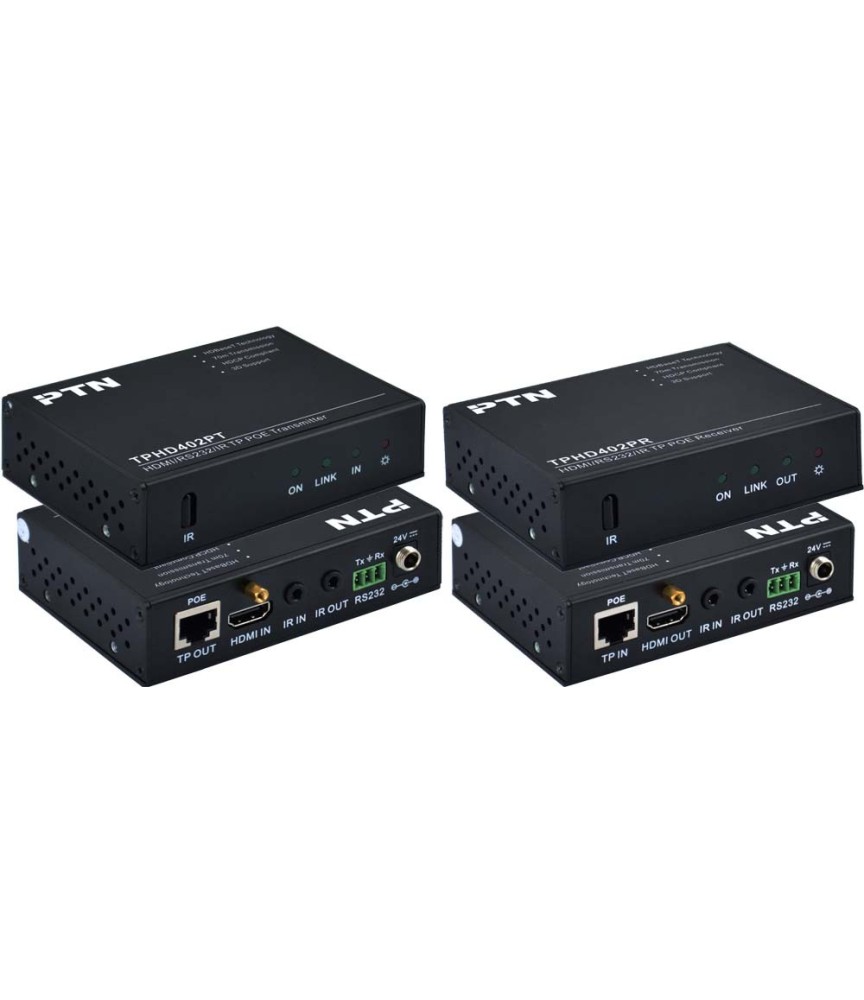

PTN - TPHD402P - 4K HDBaseT PoE extender kit 60 meter View larger

PTN - TPHD402P - 4K HDBaseT PoE extender kit 60 meter

TPHD402P

New product

De PTN Electronics TPHD402P kit is een HDBaseT lite twisted pair extender voor HDMI, IR en RS232 over 70 meter met PoE functie. De set wordt geleverd met de TPHD402PT transmitter en TPHD402PR receiver welke HDMI 1.4 en HDCP ondersteunen. Deze krachtige extender is geschikt voor diverse doeleinde.

More details

HDMI
RS232
HDCP
3D
Maximale resolutie
Advies verkoopprijs

€ 0,00 tax excl.

De PTN Electronics TPHD402P kit is een HDBaseT lite twisted pair extender voor HDMI, IR en RS232 over 70 meter met PoE functie. De set wordt geleverd met de TPHD402PT transmitter en TPHD402PR receiver welke HDMI 1.4 en HDCP ondersteunen. Deze krachtige extender is geschikt voor diverse doeleinde.

Features:

  • HDBaseT Lite technology met Valens chipset, signalen worden ongecomprimeerd doorgestuurd
  • Ondersteunt HDMI 1.4, 4K*2K, 3D en 1080p
  • 70 meter transmissie over Cat 6/7 voor HDMI, bi-directionele IR en RS232
  • PoC technology voor het voeden van de extender of ontvanger (Tx -> Rx of Rx -> Tx)
  • Ondersteunt alle IR frequenties, 5V en 12V, Crestron en Xantech IR control compatible
  • HDCP 1.4 compliant, EDID en CEC pass-through
  • LED indicatie voor status
  • 10.2 Gps bandbreedte
  • Voeding is voorzien van vergrendelbare aansluiting
  • Aluminiumbehuizing met los geleverde montageoren.



Specificaties:

Specifications
Input (TP402PT)1 HDMI(HDMI female),1 RS232 ( 3pin captive screw connector)& 1 IR (3.5mm mini jack)
Output(TP402PT)1 HDBaseT(RJ-45), 1 IR(3.5mm mini jack)
Input (TP402PR)1 HDBaseT(RJ-45), 1 IR(3.5mm mini jack)
Output(TP402PR)1 HDMI(HDMI female),1 RS232 ( 3pin captive screw connector)& 1 IR (3.5mm mini jack)
Transmission ModeHDBaseT Lite with PoE
Resolution 1080p@60Hz@48 b/pixels/3D/4Kx2K)
Gain0dB ~ 10dB@100MHz
Transmission DistanceMax distance 60m
Differential Phasic Erro±10° @ 135MHz_100M
Bandwidth10.2Gbps
Return Lost-30dB@5KHz
HDMI Standard Support HDMI1.4 and HDCP
Min. Max. Level0.3V ~ 1.45Vp-p; 75Ω
Power Source24V DC;  10W
Temperature -20 ~ +60
Humidity10% ~ 90%
Chassis DimensionW77 x H30 x D134mm
Weight0.5Kg
Diagram

Data Sheet

Overige
Diagram http://www.ptn-electronics.com/UF/2013-02/TPHD402P-system.jpg
