TPUH411 - 4K HDBaseT PoH HDCP 2.2 extender kit 70 meter
TPUH411
New product

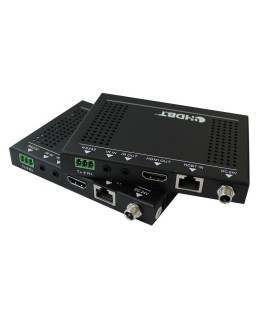

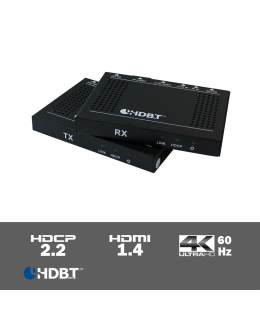

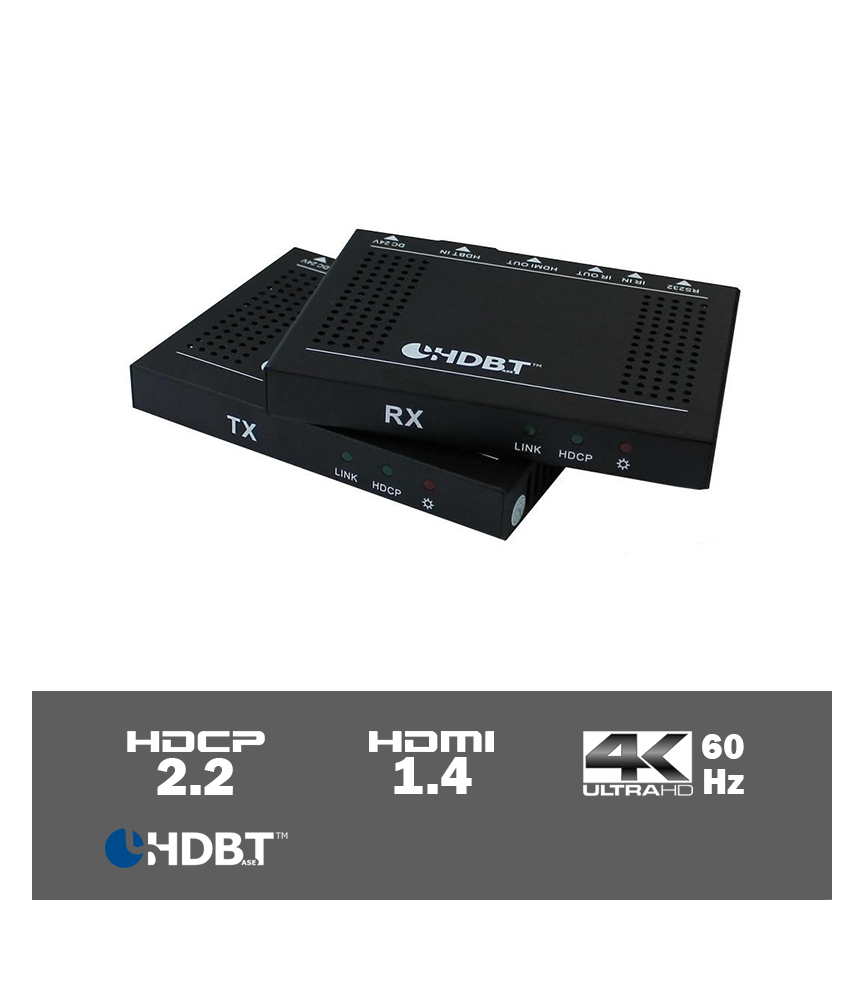

De TPUH411 kit is een HDBaseT twisted pair extender voor HDMI, IR en RS232 over 70 meter met PoH functie. De set wordt geleverd met de TPUH411T transmitter en TPUH411R receiver welke HDMI 1.4 en HDCP 2.2 ondersteunen. Deze krachtige extender is geschikt voor diverse doeleinde. Zeer dun ontwerp, past achter elke monitor!
De TPUH411 kit is een HDBaseT twisted pair extender voor HDMI, IR en RS232 over 70 meter met PoH functie. De set wordt geleverd met de TPUH411T transmitter en TPUH411R receiver welke HDMI 1.4 en HDCP 2.2 ondersteunen. Deze krachtige extender is geschikt voor diverse doeleinde. Zeer dun ontwerp, past achter elke monitor!
Features:
- HDBaseT technology, signalen worden ongecomprimeerd doorgestuurd
- Ondersteunt HDMI 1.4, 4K*2K, 3D en 1080p
- Slechts 1.1 cm dik
- 70 meter transmissie over Cat 6/7 voor HDMI, bi-directionele IR en RS232
- PoH technology voor het voeden van de extender of ontvanger (Tx -> Rx of Rx -> Tx)
- Ondersteunt alle IR frequenties, 5V en 12V, Crestron en Xantech IR control compatible
- EDID en CEC pass-through
- 4K*2K@60Hz
- 1080p@60Hz
- HDMI 1.4 compliant
- HDCP 2.2 compliant
- LED indicatie voor status
- 10.2 Gps bandbreedte
- Voeding is voorzien van vergrendelbare aansluiting
- Aluminiumbehuizing met los geleverde montageoren.
Specificaties:
| Specifications | |
| Input (TP402PT) | 1 HDMI(HDMI female),1 RS232 ( 3pin captive screw connector)& 1 IR (3.5mm mini jack) |
| Output(TP402PT) | 1 HDBaseT(RJ-45), 1 IR(3.5mm mini jack) |
| Input (TP402PR) | 1 HDBaseT(RJ-45), 1 IR(3.5mm mini jack) |
| Output(TP402PR) | 1 HDMI(HDMI female),1 RS232 ( 3pin captive screw connector)& 1 IR (3.5mm mini jack) |
| Transmission Mode | HDBaseT Lite with PoE |
| Resolution | 1080p@60Hz@48 b/pixels/3D/4Kx2K) |
| Gain | 0dB ~ 10dB@100MHz |
| Transmission Distance | Max distance 60m |
| Differential Phasic Erro | ±10° @ 135MHz_100M |
| Bandwidth | 10.2Gbps |
| Return Lost | ＜-30dB@5KHz |
| HDMI Standard | Support HDMI1.4 and HDCP |
| Min. ～Max. Level | ＜0.3V ~ 1.45Vp-p; 75Ω |
| Power Source | 24V DC; 10W |
| Temperature | -20 ~ +60℃ |
| Humidity | 10% ~ 90% |
| Chassis Dimension | W77 x H30 x D134mm |
| Weight | 0.5Kg |
Data Sheet
| Physical | |

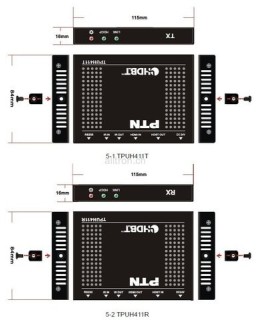

| Dimensions | 115 x 16 x 84mm (W x H x D) |
| Weight | 150 Gr |
| Humidity | 10% ~ 90% |
| Temperature | -20 ~ +70℃ |
| Power supply | DC 24V 1.25A |
| 19 inch | No |
| Power consumptions | 11 Watt |
| Signal | |
| Inputs | Transmitter: 1x HDMI, 1x IR (3.5mm jack), 1x RS232 (terminal block) Receiver: 1x IR (3.5mm jack), 1x RJ232 (terminal block), 1x HDBaseT (RJ45) |
| Outputs | Transmitter: 1x IR (3.5mm jack), 1x RS232 (terminal block), 1x HDBaseT (RJ45) Receiver: 1x IR (3.5mm jack), 1x RJ232 (terminal block) |
| Bandwidth | 10.2 Gbp/s |
| Transmission distance | 1080p ↔ 70m ▬ 4K ↔ 40m |
| Maximum resolution | 4K x 2K @ 60Hz (4:2:0) |
| Supported resolutions | 640 x 480 ~ 4K*2K@30 Hz (see manual for complete list) |
| Audio standard | Digital audio, transmit through HDMI audio |
| Standards | |
| HDMI Standard | HDMI 2.0 |
| HDCP Standard | HDCP 2.2 |
| HDBaseT version | HDBaseT 1.0 |
| HDBaseT power | PoH TX ► RX |
| HDMI CEC | Ja |
| Overige | |
| Diagram | https://www.digichain.nl/images/diagrams/diagram_tpuh411.PNG |
