TPUH411T - 4K HDBaseT PoH HDCP 2.2 transmitter

TPUH411T

New product

De TPUH411T een HDBaseT twisted pair transmitter voor HDMI, IR en RS232 over 70 meter met PoH functie. De TPUH411T receiver ondersteunt HDMI 1.4 en HDCP 2.2. Deze krachtige transmitter is geschikt voor diverse doeleinde. Zeer dun ontwerp, past achter elke monitor! Te gebruiken in combinatie met andere HDBaseT producten.



More details

HDMI CEC

De TPUH411T een HDBaseT twisted pair transmitter voor HDMI, IR en RS232 over 70 meter met PoH functie. De TPUH411T receiver ondersteunt HDMI 1.4 en HDCP 2.2. Deze krachtige transmitter is geschikt voor diverse doeleinde. Zeer dun ontwerp, past achter elke monitor! Te gebruiken in combinatie met andere HDBaseT producten.

Features:

  • HDBaseT technology, signalen worden ongecomprimeerd doorgestuurd
  • Ondersteunt HDMI 1.4, 4K*2K, 3D en 1080p
  • Slechts 1.6 cm dik
  • 70 meter transmissie HDMI, bi-directionele IR en RS232 bij 1080p resolutie
  • 40 meter transmissie HDMI, bi-directionele IR en RS232 bij 4Kx2K resolutie
  • PoH technology voor het voeden van de extender of ontvanger (Tx -> Rx of Rx -> Tx)
  • Ondersteunt alle IR frequenties, 5V en 12V, Crestron en Xantech IR control compatible
  • EDID en CEC pass-through
  • 4K*2K@30Hz (60Hz 4:2:0)
  • 1080p@60Hz
  • HDMI 1.4 compliant
  • HDCP 2.2 compliant

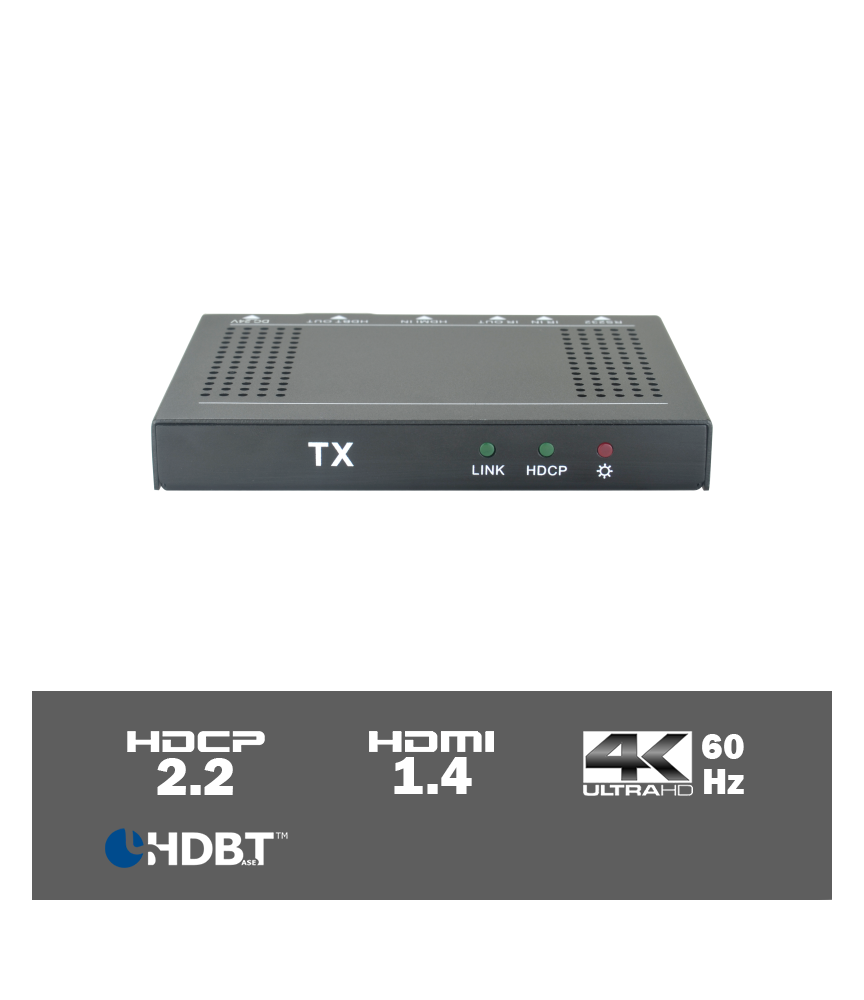

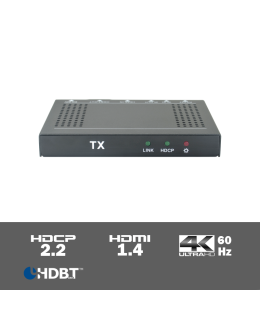

  • LED indicatie voor status
  • 10.2 Gps bandbreedte
  • Voeding is voorzien van vergrendelbare aansluiting
  • Aluminiumbehuizing met los geleverde montage oren.

Specifications
Input1 x HDMI (female), 1 x IR (3.5 mini jack), 1 xRS232 (3pin captive screw connector)
Output1 x HDBT (RJ45), 1 x IR (3.5 mini jack), 1 x RS232 (3pin captive screw connector)
Transmission ModeHDBaseT Lite with PoE
Resolution 4K@30Hz (60Hz 4:2:0), 1080p incl. 3D, 48b
Transmission Distance1080P≤70m, 4Kx2K≤40
Bandwidth10.2Gbps
HDMI Standard Support HDMI1.4 and HDCP 2.2
Power Source 24V DC / 1.25A PSU;  11W
Temperature -0 ~ +50
Humidity10% ~ 90%

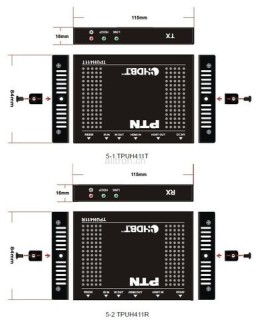

Chassis DimensionW115 x H16,2 x D84mm
Weight0.15Kg



Diagram

Data Sheet

Physical
Dimensions 115 x 16 x 84mm (W x H x D)
Weight 150 Gr
Humidity 10% ~ 90%
Temperature -20 ~ +70℃
Power supply DC 24 Volt 1.25A
19 inch No
Power consumptions 11 Watt
Signal
Inputs 1x HDMI, 1x IR (3.5mm jack), 1x RS232 (terminal block)
Outputs 1x IR (3.5mm jack), 1x RS232 (terminal block), 1x HDBaseT (RJ45)
Bandwidth 10.2 Gbp/s
Transmission distance 1080p ↔ 70m ▬ 4K ↔ 40m
Maximum resolution 4K x 2K @ 60Hz (4:2:0)
Supported resolutions 640 x 480 ~ 4K*2K@30Hz
Audio standard Digital audio, transmit through HDMI audio
Standards
HDMI Standard HDMI 2.0
HDCP Standard HDCP 2.2
HDBaseT version HDBaseT 1.0
HDBaseT power PoH TX ► RX
HDMI CEC Ja
Overige
Diagram https://www.digichain.nl/images/diagrams/diagram_tpuh411.PNG
